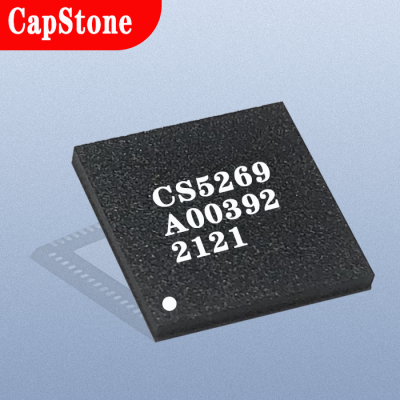

| 产品特性：兼容型好 | 品牌：Capstone | 型号：CS5269 |
| 类型：单片机 | 针脚数：68 | 封装：QFN |
| 系列：IC | 功率：5W | 批号：2021+ |
| 特色服务：可提供技术支持服务 | 产品说明：type-c转HDMI | 包装：3000pcs/盘 |
| 应用领域：3C数码 |
CS5269是一款专门用于设计TYPEC转HDMI+VGA带PD3.0 4K60Hz拓展坞方案。
1 CS5269简介
CS5269是一款高性能Type-C/DP1.4至HDMI2.0b和VGA转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5269集成了DP1.4兼容接收机、兼容HDMI2.0b的发射机和VGA输出接口。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和功率传输功能，一个用于上游Type-c端口，另一个用于下游端口。
DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3具有嵌入式密钥内容保护方案，用于数字音视频内容的安全传输。
HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI发射机能够支持高达6Gpbs的数据速率，足以处理高达FHD 1080p 120Hz和UHD 4k 60Hz格式的视频分辨率。HDMI发射机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含HDCP，CS5269允许安全传输受保护的内容。
嵌入式密钥可提供级别的HDCP密钥安全性。
CS5269是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等。
图1-1 CS5269框图
2 CS5269参数
总则
USB Type-C规范1.2
VESA DisplayPort TM（DP）v1.4兼容接收机
HDMI规范v2.0b兼容发射机，数据速***达每通道6-Gbps。
USB电源传输（PD）V3.0兼容
支持所有USB Type-C通道配置（CC）
内置振荡器，无需外部晶体
嵌入式MCU和SPI-flash
嵌入式V-sync/H-sync缓冲区
嵌入式EDID（如果终端设备没有，CS5269AN将响应EDID）
支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。
支持RGB 4:4：4 8/10位bpc和YCbCr 4:4：4、4:2：2、4:2：0 8/10位bpc
192KHz x8通道的音频采样率
LPCM和压缩音频编码格式
用于芯片控制的辅助通道、I2C主机接口
USB Type-C DisplayPort（DP）Alt模式输入（接收器）
USB Type-C规范1.2和向后兼容Type-C规范1.0
VESA DisplayPort TM v1.4兼容。支持4车道。
内置CC控制器，用于插头和方向检测
用于充电器和正常通信的双CC端口
高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道
USB Type-C通道配置（CC）功能
USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持
协议。支持策略引擎。支持基本设备策略管理器
支持热插拔检测（HPD）
HDMI数字输出
HDMI 2.0b兼容
每个通道的数据速***达6-Gbps
支持高达3840 x2160@60Hz 或者4096x2160@60Hz
音频流处理
LPCM和压缩音频编码格式
192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理
VGA输出接口
时钟频***达210MHz的三重8位DAC（数模转换器）
支持高达1920x1200@60Hz， 1920x1440@60Hz （减少消隐），2048x1152@60Hz （减少消隐），以及2048x1536@60Hz （减少消隐）
嵌入式V-sync/H-sync缓冲区
符合VESA VSIS v1r2
杂项
支持I2C主从高达400 kHz。
HBM 4KV用于连接器引脚
8*8mm 68针QFN封装，带e-Pad
电力与技术
5V/1.0V系统电压，集成3.3V LDO和1.8V LDO。
3引脚定义
3.1CS5269引脚分配
图3-1 CS5269引脚布局
3.2引脚说明
CS5269封装尺寸
